一、什么是SMT贴片代工

SMT（Surface Mount Technology，表面贴装技术）是现代电子制造行业中最主要的电子装联工艺之一。它通过自动化设备将电子元器件（如电阻、电容、IC芯片、连接器等）直接贴装到PCB（印刷电路板）表面，再经过焊接、检测和测试，形成完整的电子产品主板。

随着智能硬件、工业控制设备、AI开发板、汽车电子和通信设备的发展，SMT贴片代工已经从简单的“贴元件”发展成为包含PCB制造、元件管理、自动贴装、焊接、检测、测试、质量追溯等完整制造体系。

一家完善的SMT贴片代工厂，需要具备从小批量研发试产到大规模量产的完整工艺能力。

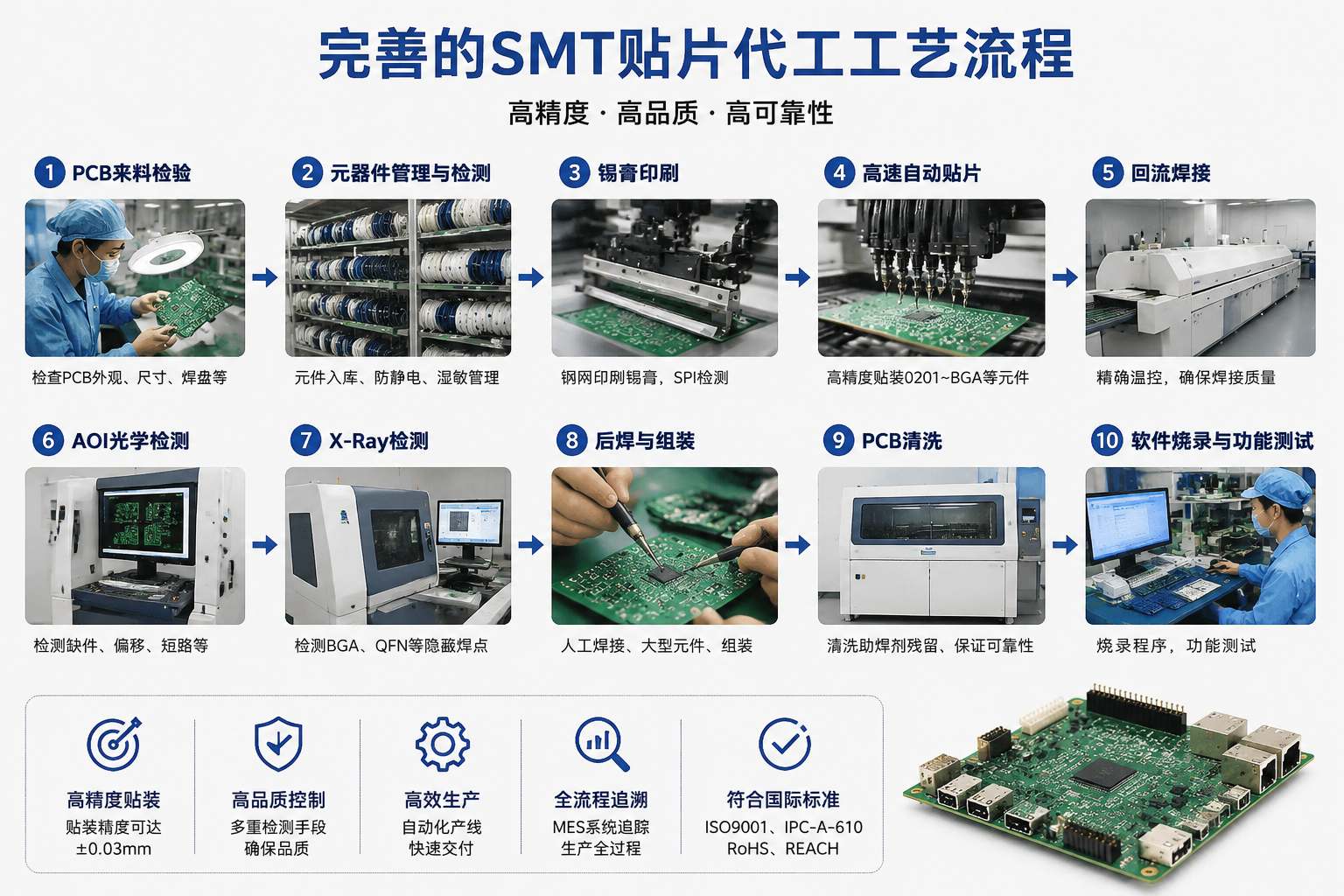

二、完善SMT贴片代工的主要工艺流程

1. PCB来料检验

SMT生产的第一步是对PCB进行检验。

主要检测内容包括：

• PCB尺寸是否符合设计要求

• 板面是否存在划伤、氧化、污染

• 焊盘尺寸和位置是否正确

• 阻焊层是否完整

• PCB层间是否存在异常

对于高可靠性产品，例如工业控制板、AI开发板、医疗设备主板等，还需要进行：

• PCB材质确认

• 板厚检测

• 铜厚检测

• 阻抗检测

确保PCB满足后续贴装要求。

2. 元器件管理与检测

完善的SMT工厂需要建立严格的物料管理体系。

主要包括：

元器件入库检测

检测：

• 型号是否正确

• 封装是否匹配

• 批次是否符合要求

• 包装是否完整

防静电管理（ESD）

对于：

• CPU

• FPGA

• DDR内存

• NPU芯片

• 高速接口芯片

必须采用防静电环境管理，避免芯片因静电损坏。

湿敏元件管理

部分IC属于湿敏元件（MSD），需要：

• 真空包装保存

• 烘烤处理

• 控制开封时间

避免回流焊过程中出现“爆米花效应”。

3. PCB锡膏印刷工艺

锡膏印刷是SMT质量控制中最关键的环节之一。

工艺流程：

PCB定位 → 钢网安装 → 锡膏印刷 → SPI检测

主要控制：

• 锡膏厚度

• 锡膏覆盖面积

• 印刷位置精度

• 锡膏形状

如果锡膏印刷不良，会导致：

• 虚焊

• 短路

• 少锡

• 元件偏移

特别是在BGA、QFN、0402等精密封装中，锡膏印刷质量直接影响产品可靠性。

4. 高速自动贴片工艺

自动贴片机负责将电子元器件精准安装到PCB指定位置。

主要设备包括：

• 高速贴片机

• 多功能贴片机

• IC贴装设备

可贴装：

• 0201/0402微型元件

• SOIC

• QFP

• QFN

• BGA

• LGA

• 大尺寸连接器

先进SMT产线通常具备：

• 高精度视觉识别

• 自动纠偏

• 自动供料管理

• 多机联线生产

贴装精度通常可达到±0.03mm甚至更高。

5. 回流焊工艺

回流焊是将锡膏融化，实现元器件与PCB焊盘连接的过程。

标准回流焊通常包含：

预热区

缓慢提升PCB温度，使元件均匀受热。

恒温区

激活锡膏助焊剂，去除氧化物。

回流区

达到焊锡熔点，使锡膏形成焊点。

冷却区

控制冷却速度，提高焊点可靠性。

完善工厂会通过：

• 温度曲线测试

• 热电偶检测

• 自动数据记录

确保每批产品焊接一致。

6. AOI自动光学检测

AOI（Automated Optical Inspection）是SMT生产的重要检测环节。

可以检测：

• 元件缺失

• 元件反向

• 元件偏移

• 错料

• 锡桥短路

• 焊接异常

AOI通常用于：

• 回流焊后检测

• 首件确认

• 批量生产质量控制

7. X-Ray检测

对于隐藏焊点，需要使用X-Ray检测。

主要应用：

• BGA芯片

• QFN封装

• 大功率IC

• 多层焊接结构

可以发现：

• 虚焊

• 空洞

• 锡球异常

• 焊点不完整

对于：

• RK3588

• ARM处理器

• DDR

• AI芯片

等高密度器件，X-Ray检测非常重要。

8. 后焊与组装工艺

部分器件无法通过自动贴片完成，需要人工或自动补焊。

例如：

• 大型连接器

• 电源接口

• 端子

• 屏蔽罩

常见工艺：

• 烙铁焊接

• 波峰焊

• 选择性焊接

• 自动点胶

9. PCB清洗工艺

焊接完成后，需要清除：

• 助焊剂残留

• 灰尘

• 污染物

常见方式：

• 超声波清洗

• 水基清洗

• 半水清洗

对于工业设备、汽车电子和高可靠产品，清洗工艺非常重要。

10. 软件烧录与功能测试

完整SMT代工不仅完成贴片，还需要进行产品测试。

包括：

程序烧录

例如：

• MCU固件

• Linux系统

• Android系统

• Boot程序

功能测试

检测：

• 电源输入

• USB接口

• HDMI输出

• 网络接口

• 摄像头接口

• GPIO功能

老化测试

通过长时间运行检测：

• 稳定性

• 温升

• 功耗

• 异常情况

三、高端SMT代工需要具备的能力

1. 高密度贴装能力

支持：

• 0201元件

• BGA

• QFN

• DDR

• 高速芯片

满足AI设备、工业主板需求。

2. 多层PCB制造配合能力

支持：

• 4层PCB

• 6层PCB

• 8层以上高速板

并满足：

• 高速信号

• 电源完整性

• 阻抗控制

3. 小批量快速试产能力

优秀SMT厂商应支持：

• 样板制作

• 工程验证

• 小批量生产

• 批量交付

适合开发板、智能硬件、工业设备研发阶段。

4. 全流程质量管理

完善体系包括：

• IQC来料检验

• IPQC过程检验

• FQC成品检验

• MES生产追踪

• 条码管理

• 批次追溯

常见质量体系：

• ISO9001

• IPC-A-610

• RoHS

• REACH

四、SMT贴片代工的发展趋势

随着AI、机器人、智能制造的发展，SMT工艺正在向：

高精度

支持更小封装、更高密度设计。

高自动化

通过：

• 自动上下料

• AI视觉检测

• MES系统

降低人工误差。

高可靠性

满足：

• 工业控制

• 汽车电子

• 医疗设备

• 边缘AI设备

长期运行需求。

五、总结

完善的SMT贴片代工并不仅仅是“把元件焊到PCB上”，而是一套完整的电子制造体系，包括：

• PCB检测

• 元件管理

• 锡膏印刷

• 自动贴片

• 回流焊

• AOI检测

• X-Ray检测

• 后焊加工

• 清洗

• 烧录

• 功能测试

• 老化测试

• 质量追溯

对于高性能开发板、安卓工控机、AI边缘计算设备等产品，选择具备完整SMT工艺能力的代工厂，可以显著提高产品稳定性、生产效率和市场竞争力。
